德國亞特蘭大產品行業解決方案-航空航天業用碳纖維增強塑料的龍門加工

我們的產品可用于廣泛的應用和行業。最常見的應用可以在航空航天，機床，木工，自動化和材料處理行業中找到。以下是這些行業的一些示例應用程序。這只是亞特蘭大生產的產品的各種應用和解決方案的簡要概述。如果您有想要實現的應用程序，一支有能力的專家團隊將非常樂意為您提供幫助。 請聯系我們。

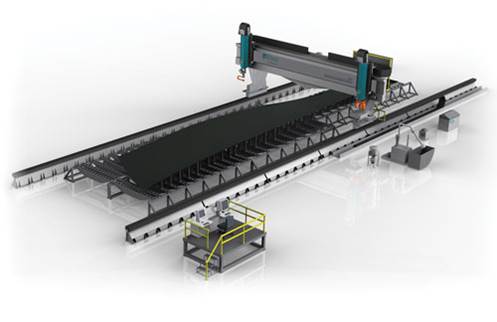

航空航天業用碳纖維增強塑料的龍門加工

使命

一家航空航天公司需要一種能夠?qū)︼w機機翼和機身上使用的碳纖維增強塑料（CFRP）進行高速加工的龍門機床。至關重要的是，加工過程不會引起高機械應力或?qū)Σ牧系挠绊?，否則會導致纖維層分離。之所以選擇研磨水刀機，是因為它比傳統的加工方法具有幾個關鍵優勢，包括：減少了應力和對材料的沖擊，沒有加工產生的粉塵，沒有熱量積聚并且不需要固定零件。需要一種驅動長機架的方法，該方法將提供精確的定位和可重復性。

解決方案

為了滿足客戶的精度需求，亞特蘭大提供了一種超精密齒條齒輪傳動裝置，該傳動裝置包括一個螺旋齒經硬化和磨削（HPR）的齒條和小齒輪，并由一個減少了間隙的伺服蝸桿減速器驅動。模塊化螺旋齒條精確地首尾相連地安裝，以達到所需的行程長度，并且使用分裂小齒輪消除了齒條和小齒輪齒側沿整個行程的所有間隙。剖分式小齒輪的預緊力完全可調，并設置為與機器的運行參數匹配。剖分式小齒輪軸安裝在高性能（HP）伺服蝸桿減速器的空心孔中，該空心孔提供了具有最小徑向撓度的剛性支撐。減速器在驅動負載時還提供了高動態運動和扭轉剛度，并允許直接安裝和匹配伺服電機。龍門架的側面在主/從設置中以電子方式定時，以實現龍門架的平穩操作和運動。結果，龍門機能夠在完成的零件中獲得非常準確的結果，而不會損壞敏感材料。

交付組件

• 29 80 105齒條Q6，m = 8，斜齒，硬化和磨削
• 29 30100齒條Q6，m = 3，斜齒，硬化和磨削
• 58 87 039 HP高性能伺服減速器a = 125，i = 39
• 58 84 039 HP高性能伺服減速器a = 63，i = 29
• 74 98712剖分小齒輪m = 8齒= 12
• 74 93 420剖分小齒輪m = 3，齒= 20
• 毛氈齒輪潤滑系統
