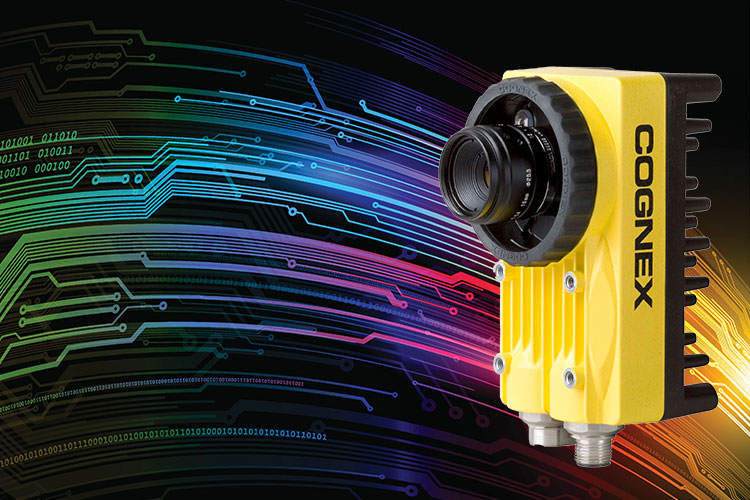

In-Sight 5600/5705 系列

高性能彩色實時掃描和單色視覺系統

In-Sight 5705 系列具有的高性能和高分辨率使其成為較快的五百萬像素獨立視覺系統。In-Sight 5705 彩色系列的推出更使其成為率先一款獨立的五百萬像素彩色視覺系統！兩種系統均支持千兆以太網和全新快速 PatMax Redline 工具。

真正的色彩過濾以及簡單易用的色彩識別和色彩提取工具使色彩檢測工作比以往更為方便、快捷。使用這些工具設置和執行色彩檢測時，只需選擇某一彩色區域，然后進行色彩培訓即可。

用戶無需理解 R-G-B 值或其他復雜的機器視覺概念。除灰階過濾功能外，In-Sight 5705C 還提供彩色圖像過濾功能，并可以使用色彩庫培訓多種彩色模式，以識別目標工件的顏色。

In-Sight 5705 系列的全圖像執行速度得到大幅提升 - 運行密閉式過濾器和邊緣幅度過濾器的速度比二百萬像素系統快七倍。實際操作過程中，大約快上半秒多鐘。此速度的大幅提升縮短了周期時間，從而有更多時間可以用于運行其他更為詳細的檢測。

每種 In-Sight 5600 和 5705 視覺系統型號都能提供佳的性能。大部分型號都通過簡單易用的 In-Sight Explorer 軟件配備完整、成熟的康耐視視覺工具庫。

易于部署和維護

配備 In-Sight EasyBuilder 配置軟件后，即使是沒有視覺經驗的用戶也能輕松使用此功能強大的視覺工具。有了 In-Sight 視覺系統，即可使用該工具保證您的生產線按計劃全速運轉。

• 腳本編寫功能
• TestRun 系統驗證
• Cognex Connect 通信協議套件

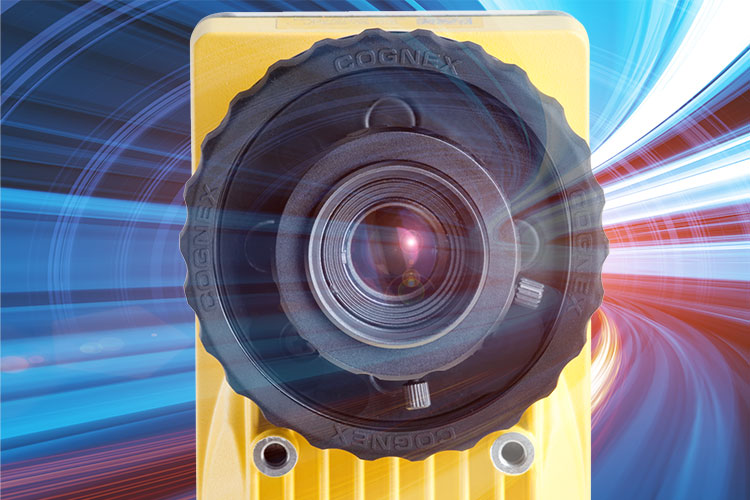

In-Sight 5705

In-Sight 5705 系列具有的高性能和高分辨率使其成為全球最快的五百萬像素獨立視覺系統。In-Sight 5705 彩色系列的推出更使其成為全球唯一一款獨立的五百萬像素彩色視覺系統！兩種系統均支持千兆以太網和全新快速 PatMax Redline 工具。

標準分辨率應用

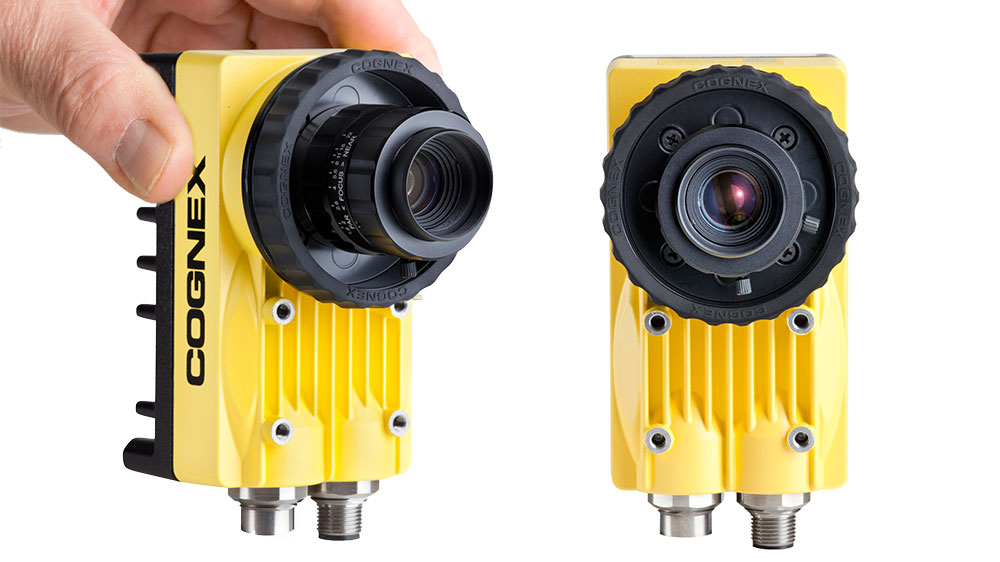

In-Sight 5000 系列型號采用耐用的壓鑄鋁外殼、封裝的 M12 連接器以及一個鏡頭保護蓋，可提供各種不同的性能選擇，并均可達到 IP67 (NEMA 6) 防護等級。

型號：5600

高分辨率應用

當需要檢測大型工件上是否存在小缺陷或檢測對大型工件的測量是否精確時，使用高分辨率型號可以獲得更高的準確度。提供五百萬像素系統。

線掃描應用

In-Sight 線掃描視覺系統可在產品通過系統時逐行構建圖像。這種獲取圖像的方法適用于檢查柱形物體和檢查腹板上工件之類的應用。

型號：5604、5614

條碼讀取和字符識別應用

這些 ID 型號為讀取和驗證一維碼和二維碼 (IDMax 和 2DMax+) ，以及人類可讀文本 (OCRMax) 提供了無與倫比的識別軟件工具。

型號：5610、5613、5614、5715

Notes:

1. User Interface:
   Ex:  In-Sight Explorer spreadsheet programming environment
   Eb:  EasyBuilder interface
2. Supported Tools:
   C:  Color model available (color tool sets vary).
   E:  Essential Tool Set includes: blob, edge, curve and line finding, histogram and geometry tools, image filters, pattern matching, and standard calibration.
   X:  Extended Tool Set includes: non-linear calibration and caliper tool. PatMax? option available.
   P:  PatMax available.
   I:  ID Tool Set includes: 1-D/2-D barcode reading and verification, text reading and verification (OCR/OCV) and image filters.

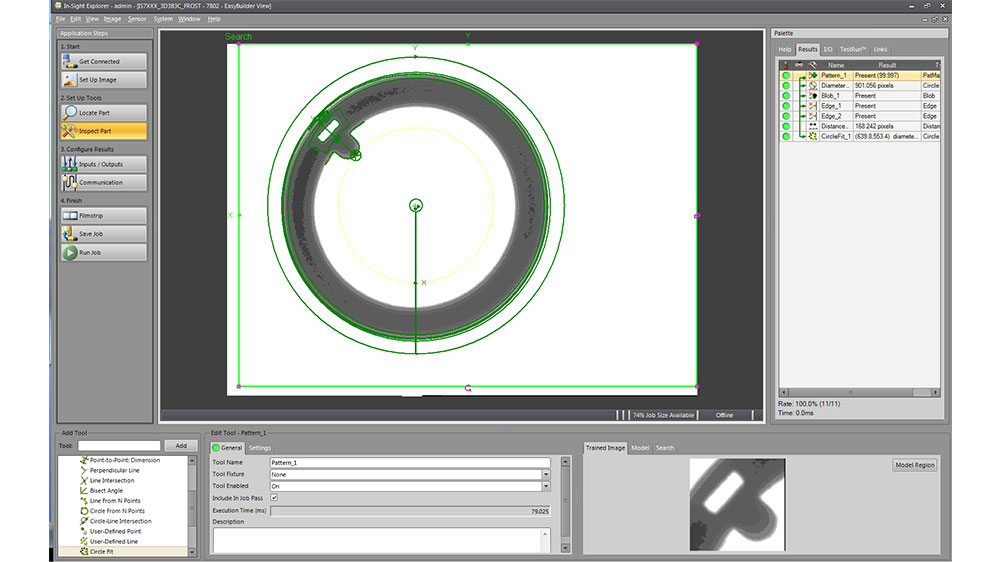

和所有 In-Sight 視覺系統一樣，In-Sight 5000 使用 In-Sight Explorer EasyBuilder 進行設置并且監控機器視覺檢測。使用分步式設置流程的直觀界面，使得無論新手還是經驗豐富的用戶都能快速方便地配置視覺應用。

大部分應用都可使用點擊式 EasyBuilder 界面，而且如果您的應用要求發生變化，In-Sight 電子數據表通過可以直接訪問的視覺工具和通信選項為您提供終極控制。訪問電子數據表不僅可通過靈活的編程進行必要的調整，還能保證讓您解決所有視覺應用問題。

應用

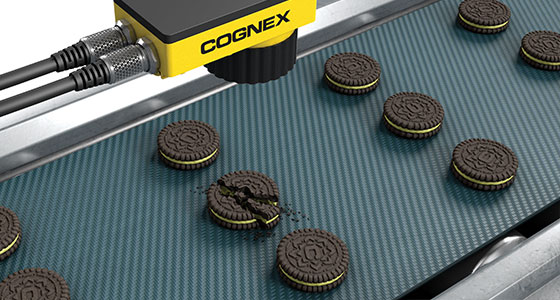

檢測

可以檢測裝配錯誤、表面缺陷、損壞的工件和缺失的功能?？纱_定對象的方向、形狀、位置，還可識別功能。

•

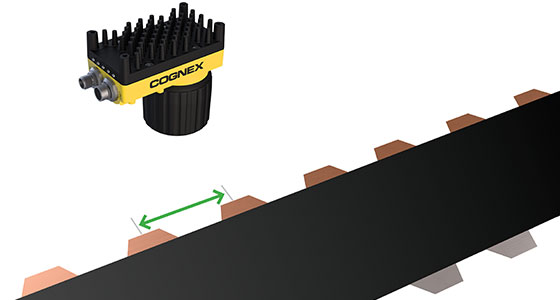

計量/測量

測量工件以便排序和分類過程中進行檢查關鍵尺寸和/或測量組件。

JST 及其電器連接件檢測應用

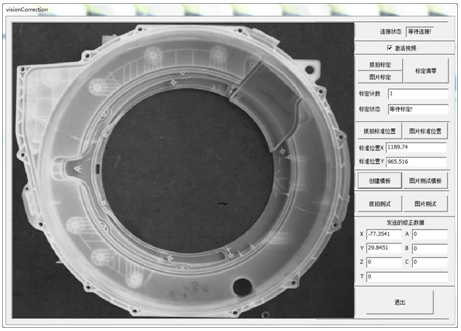

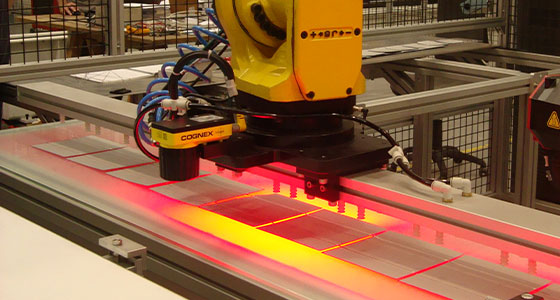

引導/校準

引導自動化設備和機器人設備。校準工件以實現高精度的裝配操作。

• 了解 Nissan 及其擋風玻璃校準應用

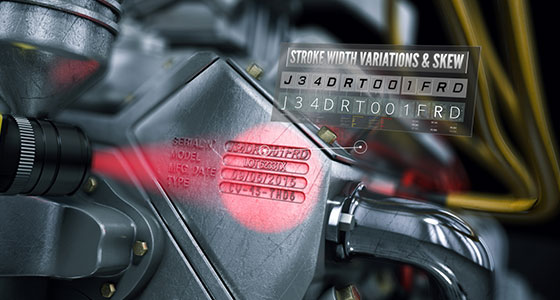

字符識別/字符驗證

讀取并驗證工件上直接標記的和標簽上印刷的字母數字字符。

• 了解 K?rber Medipak 實施的制藥序列化解決方案

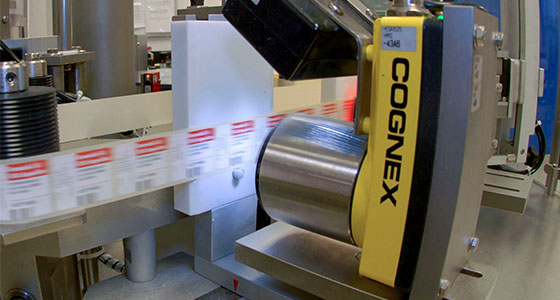

條碼讀取

將讀取一維條碼和二維 Matrix 碼作為整個檢測工作的一部分。
